기초 회로 이론 1. 회로의 구성 요소

첫 시간에는 전자회로를 배우기 앞서 회로의 구성요소에 대해 알아보겠습니다.

이 부분은 특히 전자기기 기능사같은 전자 자격증에도 필수인 개념입니다.
그림 하나를 분석해 보면서 천천히 알아갑시다.



---



오늘 배울 내용들을 한 회로로 정리했습니다.
구체적인 내용들은 확대한 사진과 함께 알아보겠습니다.

---

전압(전위)

---

기호는 V, 단위는 [V] 볼트입니다.
(+ -)는 극성입니다. +에서 - 방향으로 전류가 흐릅니다.
저 기호는 우리가 평소에 쓰는 에너자이저, 벡셀과 같은 일반 건전지와 같은 의미입니다.
정의는 한자 풀이로 전기적 압력입니다. 다른 말로는 전위, 전기적 위치에너지입니다.
회로에서 전압을 비유하자면 '높이' 입니다. 즉 중력과 같은 위치에너지와 동일합니다.
위치에너지의 개념으로 이해하시면 회로의 원리를 이해할 때 매우 효과적입니다.
(추후 포스팅으로 다룰 예정입니다.



전류

---

기호는 I, 단위는 [A] 암페어입니다.
전류는 녹색 방향으로 흐르는 '알갱이'의 흐름을 전류라고 합니다.
전류는 전자의 흐름을 나타낸 수치입니다. 자세한 것은 아래 차이점에서 설명하겠습니다.



---

전압과 전류의 차이점

---

전류는 실체가 있는 것입니다.

전자의 흐름을 반대방향으로 표현한 것이 전류입니다. 즉 '전자'라는 명확한 물체가 있습니다.


전압은 실체가 없는 에너지입니다.

전압은 높이와 같기 때문에 높은 곳에서 낮은 곳으로 이동하듯, 전압이 높은 곳에서 낮은 곳으로 전류가 흐릅니다.


이 두 개념의 차이는 마치 공기와 바람의 느낌과 유사합니다.

바람은 공기가 순환하는 것을 느낄 때 '바람이 분다'라고 합니다.
이때 실제 느끼는 것은 '공기'이지, '바람'이 아닙니다.
이처럼 전류는 공기처럼 실체가 있는 것, 전압은 실체가 없는 것이라 생각하시는 게 좋습니다.

---

저항

---

기호는 R, 단위는 [Ω] 옴입니다.
저항의 기호인 R은 영어 단어 저항 'Resistance'에서 따온 것입니다.
전류의 흐름을 방해하는 것이 저항입니다.
기호부터 저항하려는 기색이 역력합니다.




접지

---

모든 높이를 측정하려면 지면이 필요하듯이, 모든 전압이 있으려면 접지라는 기준점이 필요합니다.

접지가 있는 곳의 전압이 0V입니다.
접지가 없으면 회로 성립이 안됩니다. 만약 회로도에 없다면 그것은 십중팔구 생략된 것입니다.
있는 것이 너무 당연하기 때문입니다.


---



추가적으로 회로의 관점으로 2개를 더 배워보고자 합니다. 바로 점과 선입니다.



점(NODE)

---

점은 회로도 프로그램에서 선을 서로 이어주는 부분으로 사용됩니다.

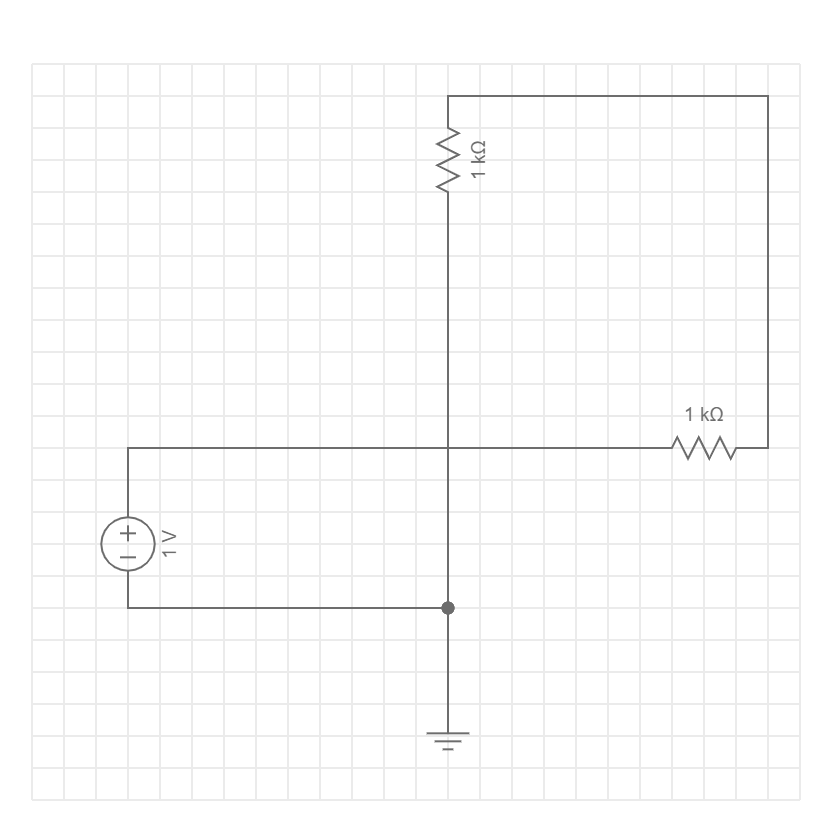

이 회로는 아까 첫 이미지의 회로도와 같습니다.
즉 위에 보이는 사진에서 회로의 선이 +문양으로 겹치는 부분은 연결이 아닌 겁니다.
접지 위에 있는 저 굵은 점이 있어야 연결되었다고 판정합니다.
추후 해석을 할 때 기준점으로도 쓰이니 점이 존재한다 정도만 알아두시면 됩니다.


선(LINE)

---

'어느 각도, 어느 길이라도 점과 점을 이어주는 상태가 같으면 같은 선이다'

모든 부호의 점과 점을 이어주는 것은 바로 선입니다. 회로도의 선은 알아두셔야 할 점이 있습니다.
점 파트의 이미지를 보시면 첫 번째 이미지와 선 배치가 다릅니다. 하지만 전기적으로 같은 것입니다.
회로도엔 마찰이나 열이 없어 선의 길이가 상관이 없습니다.
연결이 어디서 어디로 이어지나 신경만 쓰면 됩니다.



맺음말

기초적인 개념 6가지에 대해 알아보았습니다.
설명하려면 끝도 없이 설명할 수 있는 개념들이지만, 처음엔 느낌만 알아가도 됩니다.
구체적인 것들은 다음 포스팅에서 알아보도록 하겠습니다.
모두 고생하셨습니다. 다음 시간에 만나요.
